Panne sur un écran LED LG 42LX6500, écran noir

Sur un téléviseur LG, modèle 42LX6500-ZD.APFWLJG, le défaut suivant est constaté: Le TV démarre, les diodes en façade s’allument, la télécommande réagit mais il n’y a pas d’image, écran noir.
Le problème semble provenir du rétroéclairage qui ne fonctionne pas.
Dans un premier temps, il faut donc démonter l’appareil en prenant toutes les précautions nécessaires, notamment pour enlever le support de pied ou il faut coucher l’écran et protéger celui-ci.
Sur cette version, les parties alimentation et LED inverter se trouvent sur la même carte YP42LPBD EAY60803203.

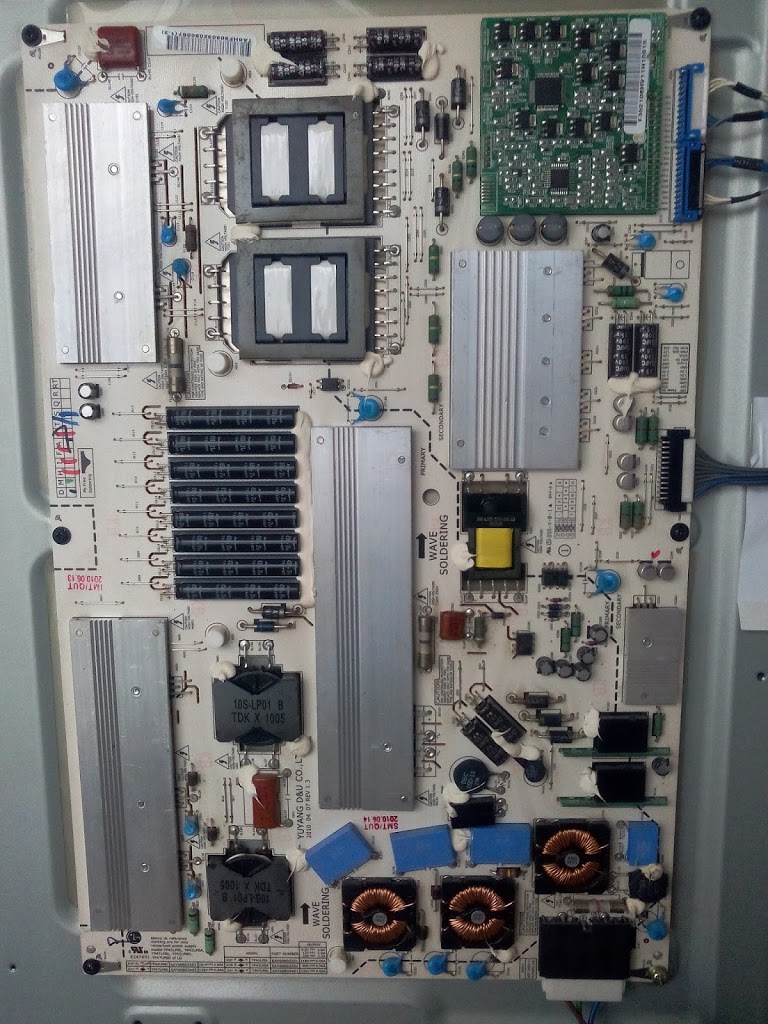

Carte alimentation du 42LX6500, avec la partie inverter en haut.

Sur la partie inverter, il faut tester les 4 diodes ultra rapide SF54 références D241, D242, D243 et D244.

Emplacement des diodes SF54 sur la platine.

Il faut démonter la carte puis dessouder un coté de chaque diode afin de ne pas avoir de mesures erronées. On mesure dans les 2 sens avec un multimètre en position diode-mètre. D’un coté on doit obtenir une mesure d’environ 0,450 et de l’autre .OL ou 1 en fonction de votre appareil de mesure.
Dans ce cas, une des diodes a pour mesure 0,000 des deux cotés, elle est donc en court circuit.
Les autres ont peut-être souffertes, l’idéal est de changer les 4.

Les diodes sont disponibles dans la boutique:

Bien contrôler le sens lors du montage afin d’éviter les surprises.
Dans ce cas, le remplacement des 4 diodes était suffisant, le téléviseur a redémarré sans problèmes.
Le défaut a aussi été constaté sur le modèle LG 42LE4500.
