Les amplificateurs audio Yamaha sont réputés pour leur fiabilité et leurs performances sonores. Pourtant, certains modèles présentent une panne récurrente: passage intempestif en veille, relais qui claque ou impossibilité de démarrer l’appareil. Dans de nombreux cas, le problème provient tout simplement… d’un condensateur défaillant.
Le coupable le plus fréquent : le condensateur 22nF 630V
Sur plusieurs modèles d’amplificateurs Yamaha, le composant fautif se révèle régulièrement être le condensateur 22nF 630V.
Ce condensateur de petite taille peut perdre de sa valeur avec le temps.
Vérifier si le condensateur 22 nF / 630 V est défectueux
À l’œil nu, ce condensateur ne présente généralement aucun défaut visible : pas de gonflement, pas de brûlure, pas de fissure. Même lorsqu’il est hors service, il paraît souvent en parfait état.
Pour confirmer la panne, il faut le dessouder puis mesurer sa valeur au capacimètre.
Un condensateur sain doit afficher environ 22 nF. Si la mesure est nettement inférieure (plusieurs nF en moins), cela indique clairement qu’il est dégradé et doit être remplacé.
Modèles Yamaha concernés par cette panne
Cette panne liée au condensateur 22nF 630V a été observée sur un grand nombre de références Yamaha, notamment :
- DSP-AX557SE, DSP-AX757SE, DSP-AX759SE
- RX-397, RX-797
- RX-E410, RX-E810
- RX-V1700, RX-V1800, RX-V2600, RX-V3800
- RX-V350, RX-V450, RX-V457, RX-V459
- RX-V550, RX-V559, RX-V620, RX-V650, RX-V657, RX-V659, RX-V750
- Barres de son : YSP-800, YSP-900, YSP-1000, YSP-1100
…et bien d’autres modèles qui ont une architecture similaire.
Si vous possédez un amplificateur Yamaha qui présente les symptômes évoqués, il y a de fortes chances que ce composant soit en cause.
Localiser le condensateur 22nF / 630V sur les amplis Yamaha
Même si la panne est identique sur de nombreux amplificateurs Yamaha, le condensateur responsable n’a pas toujours la même référence selon le modèle.
Heureusement, Yamaha sérigraphie systématiquement les références de chaque composant directement sur la carte électronique, ce qui permet de retrouver facilement le condensateur incriminé.
Sur les amplificateurs Yamaha touchés par cette panne, le condensateur à remplacer est toujours un 22nF / 630V, situé dans la carte d’alimentation, côté primaire (zone reliée au 230V).
Comment le trouver ?
Repérez la carte d’alimentation, là ou arrive le câble d’alimentation secteur.

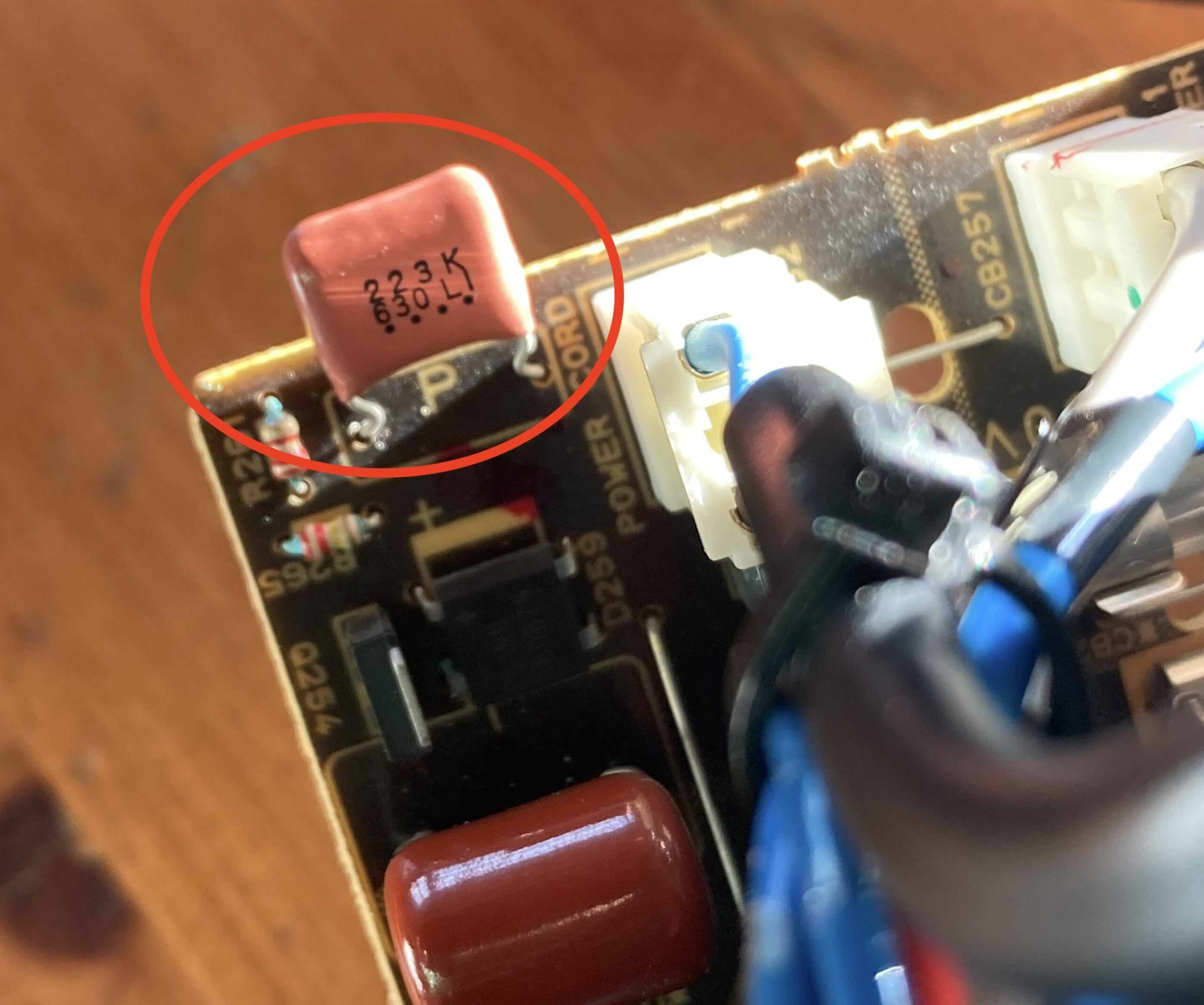

Cherchez un condensateur film de couleur brun-rouge/ rouge-orangé, marqué “223 630” avec des lettres.

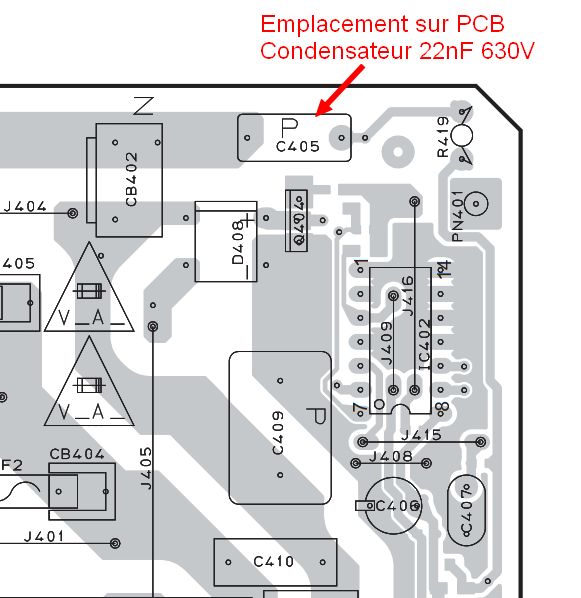

La référence est imprimée sur le circuit imprimé (PCB) : c’est une sérigraphie du type C* suivie d’un nombre.
Références courantes selon les modèles
Pour une même panne, le condensateur peut porter ces références :
- C405
- C254
- C4
- C8
- C2508, etc.

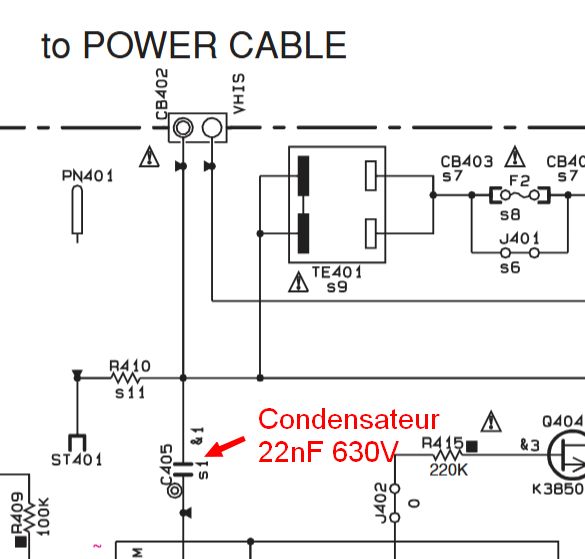

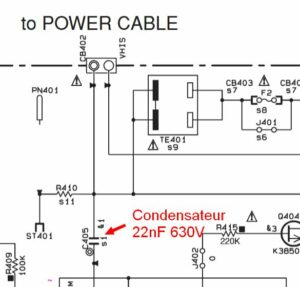

La fonction reste la même : c’est le condensateur monté en série sur le primaire, qui provoque les échecs d’allumage quand il perd en capacité.
Conclusion : un remplacement simple pour une seconde vie
Un amplificateur qui se met en veille tout seul, un relais qui claque sans raison, ou qui refuse de démarrer n’est pas forcément synonyme d’une panne complexe. Très souvent, remplacer ce condensateur fatigué suffit pour redonner vie à votre amplificateur Yamaha.
