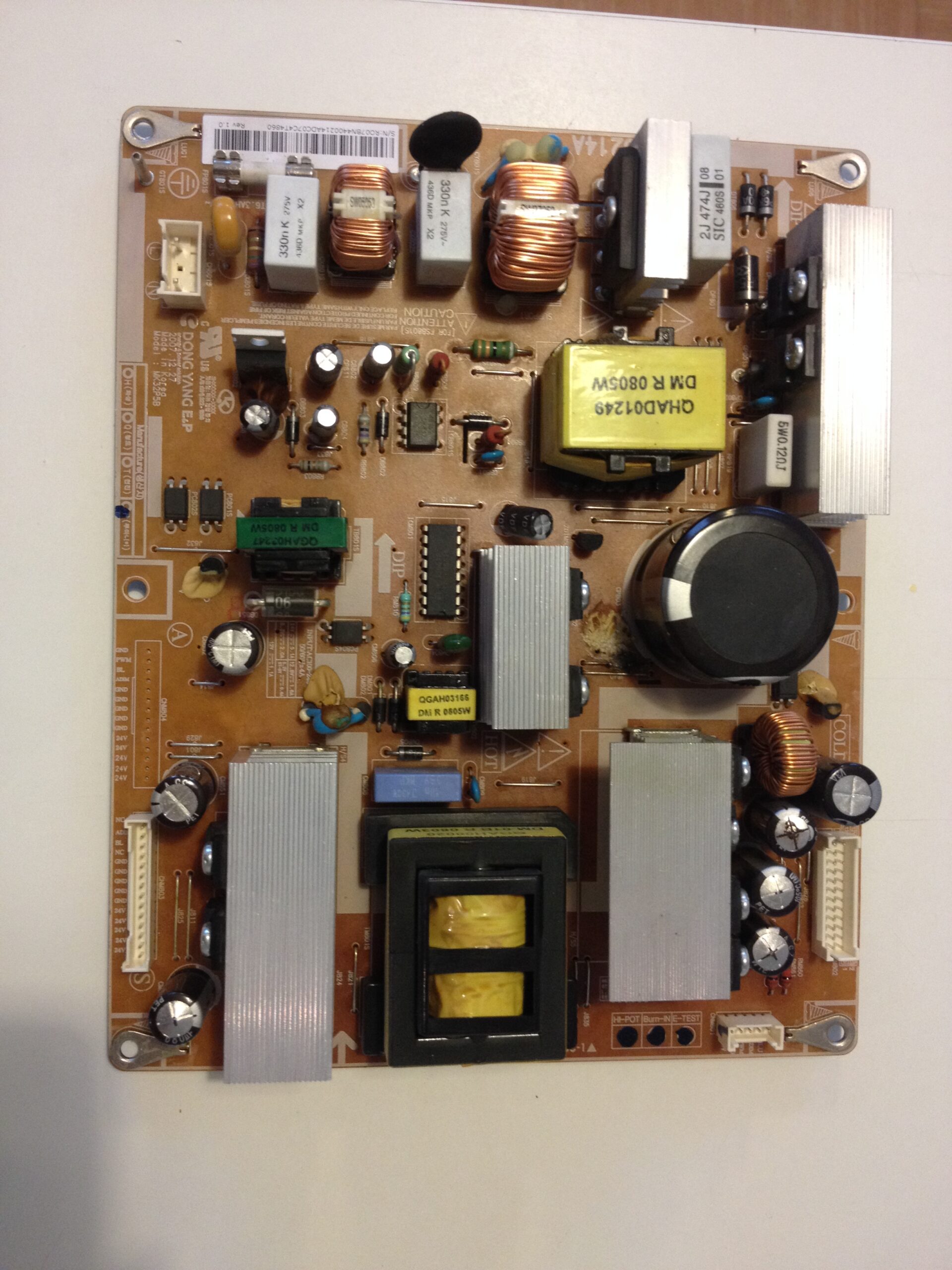

Plusieurs modèles de téléviseurs LCD Samsung sont connus pour rencontrer, avec le temps, des problèmes de démarrage liés à l’usure des condensateurs électrolytiques présents sur la carte d’alimentation BN44-00214A.
Ce défaut est très fréquent sur les appareils de cette génération et peut généralement être résolu en remplaçant quelques condensateurs devenus défectueux.
Cet article vous explique les symptômes typiques et les composants à changer pour réparer cette alimentation.
Modèles de téléviseurs concernés
Cette panne est courante sur plusieurs téléviseurs équipés de l’alimentation BN44-00214A, notamment:
- Samsung LE26A457C1D et son grand frère Samsung LE32A457C1D
- Samsung LE26A457C2D et son grand frère Samsung LE32A456C2D
- Samsung LN32A450C1DXZA
- Samsung LA32A450C1
Et plus généralement d’autres téléviseurs Samsung utilisant la même carte d’alimentation.
Symptômes de la panne
Les problèmes d’alimentation liés aux condensateurs peuvent provoquer différents dysfonctionnements:
- Le voyant de veille s’allume, mais le téléviseur ne démarre pas
- Le téléviseur met très longtemps à s’allumer
- Le démarrage est aléatoire
- Le téléviseur tente de démarrer puis s’arrête
Lors d’un contrôle visuel, certains condensateurs peuvent présenter:
- un dessus bombé
- des traces de fuite d’électrolyte
⚠️ Attention : un condensateur peut être défectueux sans présenter de signe visible.
Condensateurs à remplacer

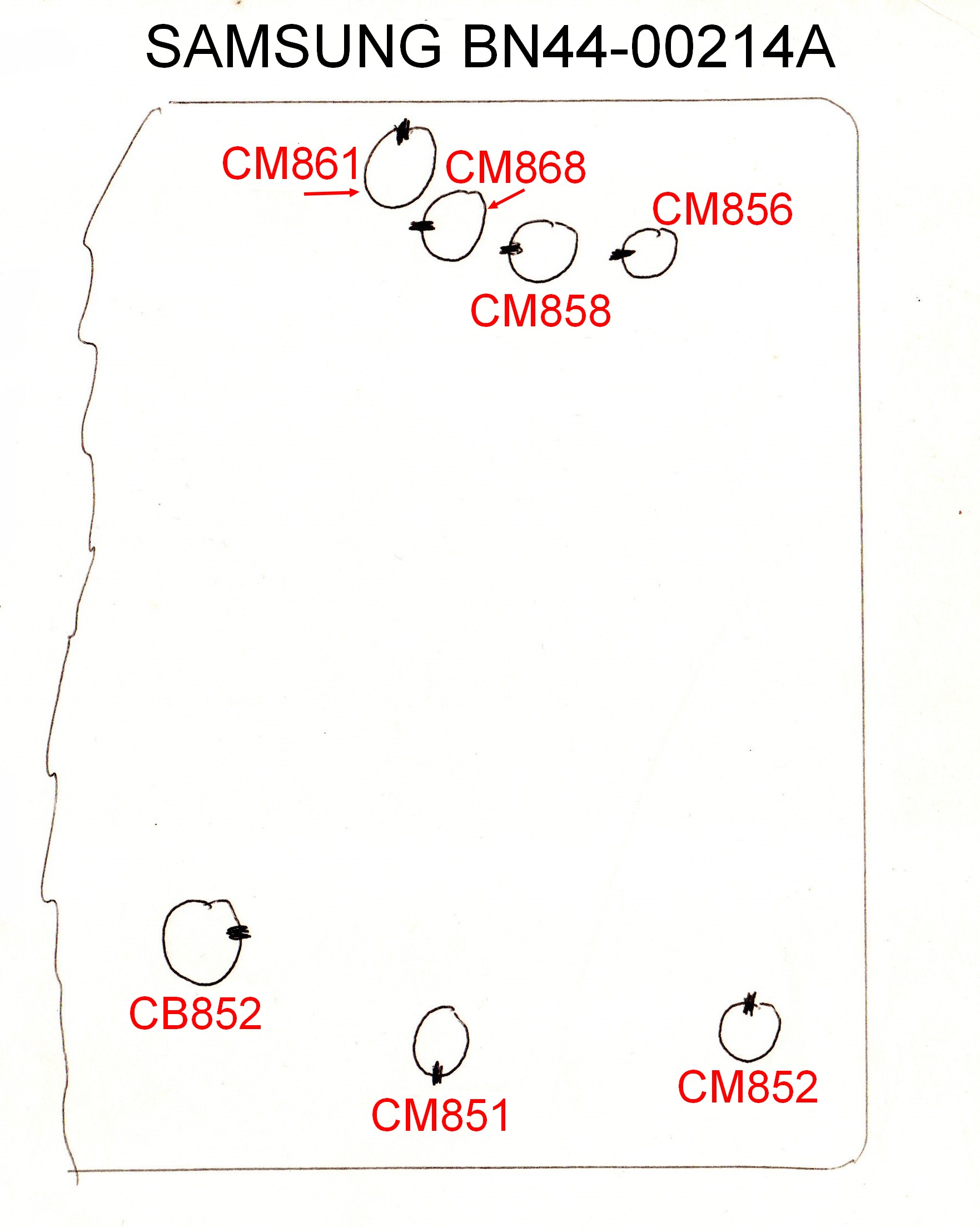

La réparation consiste généralement à remplacer 7 condensateurs électrolytiques présents sur la carte d’alimentation BN44-00214A.
Liste des composants concernés:
- CM861 : 3300µF 10V
- CM868 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
- CM858 : 680µF 25V 👉 Vous pouvez le remplacer par un 1000µF 25V.
- CM856 : 470µF 25V
- CM852 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
- CB851 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
- CB852 : 2200µF 10V
Le remplacement de ces composants résout une grande partie des pannes d’alimentation sur ce modèle.
Notre boutique propose les condensateurs de remplacement compatibles avec cette carte d’alimentation:
-
Condensateur électrolytique chimique 1000µF 25v radial 105°
0,59€ Ajouter au panier -
Condensateur électrolytique chimique 1000µF 35v radial 105°
0,69€ Ajouter au panier -
Condensateur électrolytique chimique 2200µF 10v radial 105°
0,59€ Ajouter au panier -
Condensateur électrolytique chimique 3300µF 10v radial 105°
0,69€ Ajouter au panier -
Condensateur électrolytique chimique 470µF 25v radial 105°
0,49€ Ajouter au panier
Vérification complémentaire
Il est également recommandé de vérifier le condensateur suivant :
CB806 : 47µF – 50V
Sur certaines cartes, la colle utilisée lors de la fabrication peut provoquer une oxydation des pattes avec le temps.
Si les pattes sont corrodées ou fragilisées, il est préférable de remplacer également ce condensateur également disponible dans la boutique:
Précautions lors de la réparation
Le remplacement des condensateurs nécessite un minimum de matériel et de précautions :
- Débrancher le téléviseur avant toute intervention
- Respecter la polarité (+ / –) des condensateurs
- Utiliser un fer à souder adapté à l’électronique
- Attention à ne pas endommager les pistes du circuit imprimé
⚠️ Une erreur de polarité peut immédiatement détruire le composant à la mise sous tension.
Conclusion
Les téléviseurs Samsung équipés de l’alimentation BN44-00214A souffrent fréquemment de condensateurs vieillissants provoquant des problèmes de démarrage ou d’alimentation.
Le remplacement de 7 condensateurs électrolytiques permet dans la majorité des cas de remettre le téléviseur en fonctionnement pour un coût très faible.
Cette réparation est courante sur ces modèles Samsung et permet d’éviter le remplacement complet de la carte d’alimentation.
✅ Astuce de réparateur :
Lorsque plusieurs condensateurs d’une même zone sont défectueux, il est recommandé de remplacer tout le groupe en même temps. Cela évite une nouvelle panne quelques mois plus tard.
