Combiné lecteur enregistreur DVD magnétoscope LG RC7000 inopérant

Sur cet appareil en panne nous avons les symptômes suivants:

Le témoin de veille est allumé en rouge, le voyant dvd est allumé en rouge. Les voyants DUB droite et gauche sont allumés bleus.

Le combiné ne réagit pas lorsque l’on appuie sur le bouton marche en façade.

Le capot enlevé, on entend bien un bruit, ouit ouit, à intervalle régulier et le ventilateur fait de petits à coup.

On enlève la tôle de protection de l’alimentation.

En mesurant par exemple le 12v on a une tension faible qui varie.

Il n’y a pas de condensateurs gonflés ou éclatés mais ce phénomène fait penser tout de même à un mauvais filtrage.

L’enregistreur branché, on passe une source chaude sur les condensateurs (le plus simple est de prendre un sèche cheveux mais il est plus difficile de localiser le condensateur fautif). Au bout d’une vingtaine de secondes, on entend l’appareil réagir et le ventilateur se met à tourner et l’appareil s’allume lorsque l’on appuie sur le bouton de marche en façade.

Cela confirme un problème de condensateur, il faut désormais trouver lequel.

Sur cette alimentation de référence 6870R2287AB, il s’agit du condensateur C122 de valeur 1000µF 16V. Celui-ci parait bon en apparence et au capacimètre on mesure 950µF.

En changeant celui-ci l’appareil redémarre sans problème a froid.

Par précaution, nous changeons également pas mal de condensateurs de l’alimentation.

Pour terminer, on teste toutes les fonctions de la partie cassette et dvd, tout fonctionne parfaitement.

Combiné DVD VHS LG RC7000
Vue générale du combiné DVD VHS.
LG 6870R2287AB
Carte alimentation 6870R2287AB du combiné LG RC7000.
Emplacement de l’alimentation, celle-ci est recouverte d’une tôle en métal fixée avec 4 vis.



Condensateur C122
Emplacement du condensateur fautif C122 sur la carte LG 6870R2287AB.



Condensateur HS
Ancien condensateur C122, contrairement aux apparences, il est bien défectueux.

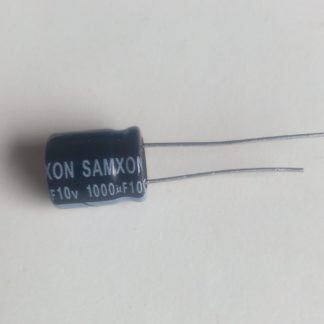

Le condensateur incriminé est en vente dans la boutique:

Posted on Laisser un commentaire

Panne d’alimentation sur un téléviseur LG 42LW5400

Sur ce TV, nous avons les symptômes suivants: Ne s’allume plus, aucun voyant en façade.

Sans entrer dans les détails, on retire le pied du tv ainsi que le capot pour accéder aux cartes électroniques.

Vu la panne, il faut se concentrer sur la partie alimentation, la référence de la carte est EAX62865401/8 EAY62169801 que l’on démonte (vis et connecteurs).

Vue générale de la platine alimentation du 42LW5400
Carte Alimentation EAX62865401/8 EAY62169801

Avec le multimètre en position ohmmètre, on commence par mesurer les fusibles, rapidement on découvre que le fusible F101 de 3.15A est coupé, c’est un fusible dit « rapide ».

On peut se contenter de simplement le remplacer mais si le fusible a sauté, c’est qu’il y a un problème sur l’alimentation, il est fort probable que celui-ci grille immédiatement après remplacement. Il faut poursuivre les investigations sur cette partie de l’alimentation. On poursuit les vérifications avec l’appareil de mesure mais cette fois-ci en mode diode mètre pour voir si on a un court-circuit quelques part. Après quelques mesures, on découvre que 4 diodes montées en série, de référence 1N4007 sont en court-circuit (mesure 0 a l’appareil et/ou bip continu). La position de celles-ci sont D501, D502, D503 et D504.

Après remplacement du fusible et des diodes et vérifications du montage de celles-ci (polarité) et de nouvelles mesures, on remonte l’alimentation et on remet les connecteurs en place. On branche le câble secteur et… le téléviseur redémarre et fonctionne.

Détail platine alimentation LG fusible
Emplacement du fusible à remplacer



Détail carte alimentation LG diodes

Emplacement des diodes à remplacer

Les composants sont disponibles dans la boutique:

Posted on Laisser un commentaire

Panne sur un écran LED LG 42LX6500, écran noir

Sur un téléviseur LG, modèle 42LX6500-ZD.APFWLJG, le défaut suivant est constaté: Le TV démarre, les diodes en façade s’allument, la télécommande réagit mais il n’y a pas d’image, écran noir.
Le problème semble provenir du rétroéclairage qui ne fonctionne pas.
Dans un premier temps, il faut donc démonter l’appareil en prenant toutes les précautions nécessaires, notamment pour enlever le support de pied ou il faut coucher l’écran et protéger celui-ci.
Sur cette version, les parties alimentation et LED inverter se trouvent sur la même carte YP42LPBD EAY60803203.

Carte alimentation du 42LX6500, avec la partie inverter en haut.

Sur la partie inverter, il faut tester les 4 diodes ultra rapide SF54 références D241, D242, D243 et D244.

Emplacement des diodes SF54 sur la platine.

Il faut démonter la carte puis dessouder un coté de chaque diode afin de ne pas avoir de mesures erronées. On mesure dans les 2 sens avec un multimètre en position diode-mètre. D’un coté on doit obtenir une mesure d’environ 0,450 et de l’autre .OL ou 1 en fonction de votre appareil de mesure.
Dans ce cas, une des diodes a pour mesure 0,000 des deux cotés, elle est donc en court circuit.
Les autres ont peut-être souffertes, l’idéal est de changer les 4.

Les diodes sont disponibles dans la boutique:

Bien contrôler le sens lors du montage afin d’éviter les surprises.
Dans ce cas, le remplacement des 4 diodes était suffisant, le téléviseur a redémarré sans problèmes.
Le défaut a aussi été constaté sur le modèle LG 42LE4500.

Posted on Laisser un commentaire

Ecran Plasma LG 50PG2500 ne démarre pas

Sur ce téléviseur Plasma de 50 pouces 50PG2500-ZA, le problème est le suivant:
Lorsqu’on le branche sur la prise, le voyant est rouge, on le démarre manuellement le voyant passe au vert puis plus de voyant et revient au rouge. Pendant cette opération, l’écran reste noir, pas d’image. En le laissant un peu branché, le phénomène est identique, mais en plus, on entend le relais.
On démonte le capot arrière.
La première chose a faire est de vérifier la platine alimentation EAY39190301, facile a repérer, elle est au milieu de l’écran.

Vue générale de la platine alimentation



Vue sur les condensateurs bombés et ayant fui

Visuellement, on aperçoit des condensateurs gonflés, ce qui peut provoquer ces symptômes.
Il faut donc remplacer ceux-ci et par sécurité, je remplace également les autres autour même s’il semblent ok.

Emplacement des condensateurs a remplacer



Platine d’alimentation après remplacement des condensateurs

Une fois les condensateurs changés, on remonte la platine et on branche le téléviseur afin de tester celui-ci. Il redémarre immédiatement, la période de test permet de conclure que tout est fonctionnel.

Si vous avez l’outillage adapté et un peu d’expérience, vous pouvez faire l’opération vous même.

Le kit est disponible dans la boutique:

Posted on 4 commentaires

Téléviseur LCD LG 37LC45 en panne, problème d’image

Le symptôme sur ce modèle de télévision LG 37LC45-ZA est: Au démarrage le téléviseur fonctionne bien puis des stries noires apparaissent puis l’image disparaît, le son reste présent. Au bout de quelques minutes des motifs bizarres multicolores surviennent. A ce moment la, le fait d’éteindre et rallumer plusieurs fois, le poste fonctionne a nouveau jusqu’à extinction.
En cause, des condensateurs se trouvant sur la carte gestion sont à remplacer.

Il faut démonter le blindage afin d’accéder aux composants

Les condensateurs CMS C958, C959, C970, C971, tous des 100µF 16V sont à remplacer par des condensateurs normaux de 100µF 25V que vous trouverez en vente ici a moindre coût:

Lot de condensateurs 100µF 25v sur Ebay

Emplacement des condensateurs entourés de rouge

Le remplacement est minutieux car les pistes sont fragiles. Bien vérifier également la polarité des condensateurs.

Carte avec les condensateurs remplacés

A noter que ce problème existe également sur les modèles possédant la même carte mère LG 37LF65, 42LF95… Si vous avez eu affaire à un autre modèle, vous pouvez l’indiquer dans la partie commentaires. Les symptômes peuvent varier, dans certains cas la télécommande devient inopérante après le stade de la disparition d’image.
