Panne d’alimentation sur un téléviseur LG 42LW5400

Sur ce TV, nous avons les symptômes suivants: Ne s’allume plus, aucun voyant en façade.

Sans entrer dans les détails, on retire le pied du tv ainsi que le capot pour accéder aux cartes électroniques.

Vu la panne, il faut se concentrer sur la partie alimentation, la référence de la carte est EAX62865401/8 EAY62169801 que l’on démonte (vis et connecteurs).

Vue générale de la platine alimentation du 42LW5400
Carte Alimentation EAX62865401/8 EAY62169801

Avec le multimètre en position ohmmètre, on commence par mesurer les fusibles, rapidement on découvre que le fusible F101 de 3.15A est coupé, c’est un fusible dit « rapide ».

On peut se contenter de simplement le remplacer mais si le fusible a sauté, c’est qu’il y a un problème sur l’alimentation, il est fort probable que celui-ci grille immédiatement après remplacement. Il faut poursuivre les investigations sur cette partie de l’alimentation. On poursuit les vérifications avec l’appareil de mesure mais cette fois-ci en mode diode mètre pour voir si on a un court-circuit quelques part. Après quelques mesures, on découvre que 4 diodes montées en série, de référence 1N4007 sont en court-circuit (mesure 0 a l’appareil et/ou bip continu). La position de celles-ci sont D501, D502, D503 et D504.

Après remplacement du fusible et des diodes et vérifications du montage de celles-ci (polarité) et de nouvelles mesures, on remonte l’alimentation et on remet les connecteurs en place. On branche le câble secteur et… le téléviseur redémarre et fonctionne.

Détail platine alimentation LG fusible
Emplacement du fusible à remplacer



Détail carte alimentation LG diodes

Emplacement des diodes à remplacer

Les composants sont disponibles dans la boutique:

Publié par Laisser un commentaire

Ecran LCD SAMSUNG 206BW image qui clignote

Sur ce moniteur PC, au démarrage, l’image scintille et met du temps pour se stabiliser, il faut parfois plus de 45 mm pour obtenir une image correcte et pouvoir utiliser le PC dans de bonnes conditions.

L’écran a été testé avec un autre ordinateur, il fait toujours la même chose que ce soit en VGA ou DVI.

Cela confirme bien une panne de l’écran, il faut donc le démonter pour voir l’état de la carte électronique.

On retire le pied puis le capot et enfin le cadre métallique pour accéder à l’alimentation qu’on démonte pour pouvoir avoir un accès visuel des composants. Il y a plusieurs connecteurs à retirer délicatement pendant ces étapes.

On remarque dans notre cas 2 condensateurs gonflés ainsi qu’un autre douteux.

Il faut les remplacer en faisant attention à la polarisation, ce sont 2 de 1000µF 25v et 1 de 470µF 25V

Après remontage et essai, l’écran fonctionne parfaitement.

C’est donc une réparation à moindre coût, moins de 3 euros.

Cette panne se retrouve aussi sur les SAMSUNG 226BW, 2232BW, 931BW etc…

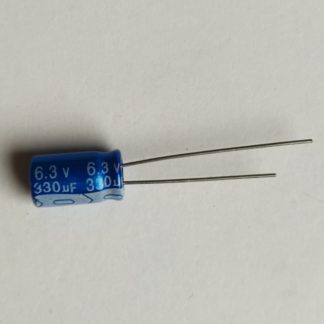

On peut avoir des condensateurs de 680µF et 330µF de montés qu’on peut remplacer sans problème par des 1000µF et 470µF

Les condensateurs incriminés sont proposés à la vente

Publié par 22 commentaires

Philips 32PFL5405H/12 37PFL5405H/12 42PFL5405H/12 le voyant de veille clignote

Sur ces modèles de téléviseur, on peut remarquer les symptômes suivants: écran noir, ne s’allume plus, la diode en façade clignote 3 fois.

Il faut vérifier la diode D210 référence SB3200 qui se trouve sur la carte d’alimentation, c’est une panne type, cette diode est souvent en court-circuit.

Carte alimentation 32pfl5405h 37pfl5405h 42pfl5405h

Cartes d’alimentation concernées: PLHC-P981A, PLHF-P983A, PLHD-P982A.

Il suffit donc de remplacer ce composant pour résoudre cette panne.

Publié par Laisser un commentaire

Panne d’essuie glace sur Citroën C5

Lorsqu’on met les essuies glace avant en route, il ne se passe rien, aucun fonctionnement.

Il faut aller vérifier le fusible F17, 30A. Dans notre cas celui-ci est grillé, et le fait de le remplacer ne change rien, il claque instantanément à chaque fois.

Le problème vient d’une diode qui est HS. Celle-ci se trouve dans le BSM (Boitier de Servitude Moteur), qu’il faut sortir et ouvrir pour y accéder, le mieux est de débrancher la batterie et d’attendre quelques minutes avant de réaliser cette opération. Le BSM est tout simplement un boitier avec une carte électronique, on a dessus les fusibles, connecteurs et composants.

En prenant des mesures sur la diode avec un multimètre en mode diode, on constate que celle-ci est en court-circuit. La référence de celle-ci est 1,5KE39CA, c’est une diode de sécurité dite Transil. Il suffit de la remplacer minutieusement et mettre un nouveau fusible pour que le problème soit résolu. C’est une réparation peu coûteuse mais qui demande du temps et un peu de connaissance pour la réaliser.

Le même problème se retrouve sur les modules de Xsara.

Cette diode est disponible dans la boutique:



Publié par Laisser un commentaire

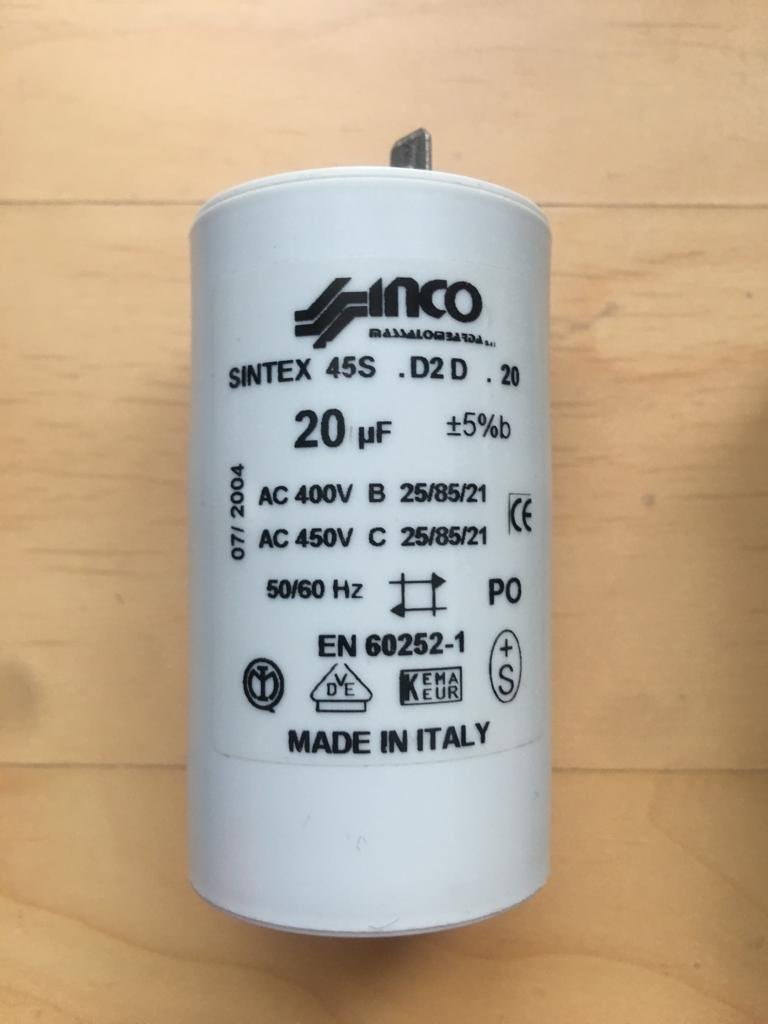

Les condensateurs pour moteur électrique

Il existe deux familles principales pour les condensateurs moteur, les condensateurs permanents et les condensateurs de démarrage.

Les condensateurs permanents sont appelés très souvent, même par les fabricants et distributeurs, à tort, condensateur de démarrage. Un condensateur permanent à une tension de 400- 450v (Volts) voire plus et une capacité souvent inférieure à 100µF (micro farad) tandis qu’un condensateur de démarrage à une tension inférieure, de l’ordre de 160v à 330v et une plus grosse capacité, supérieure à 80µF. Ces informations sont directement inscrites sur le corps du condo.

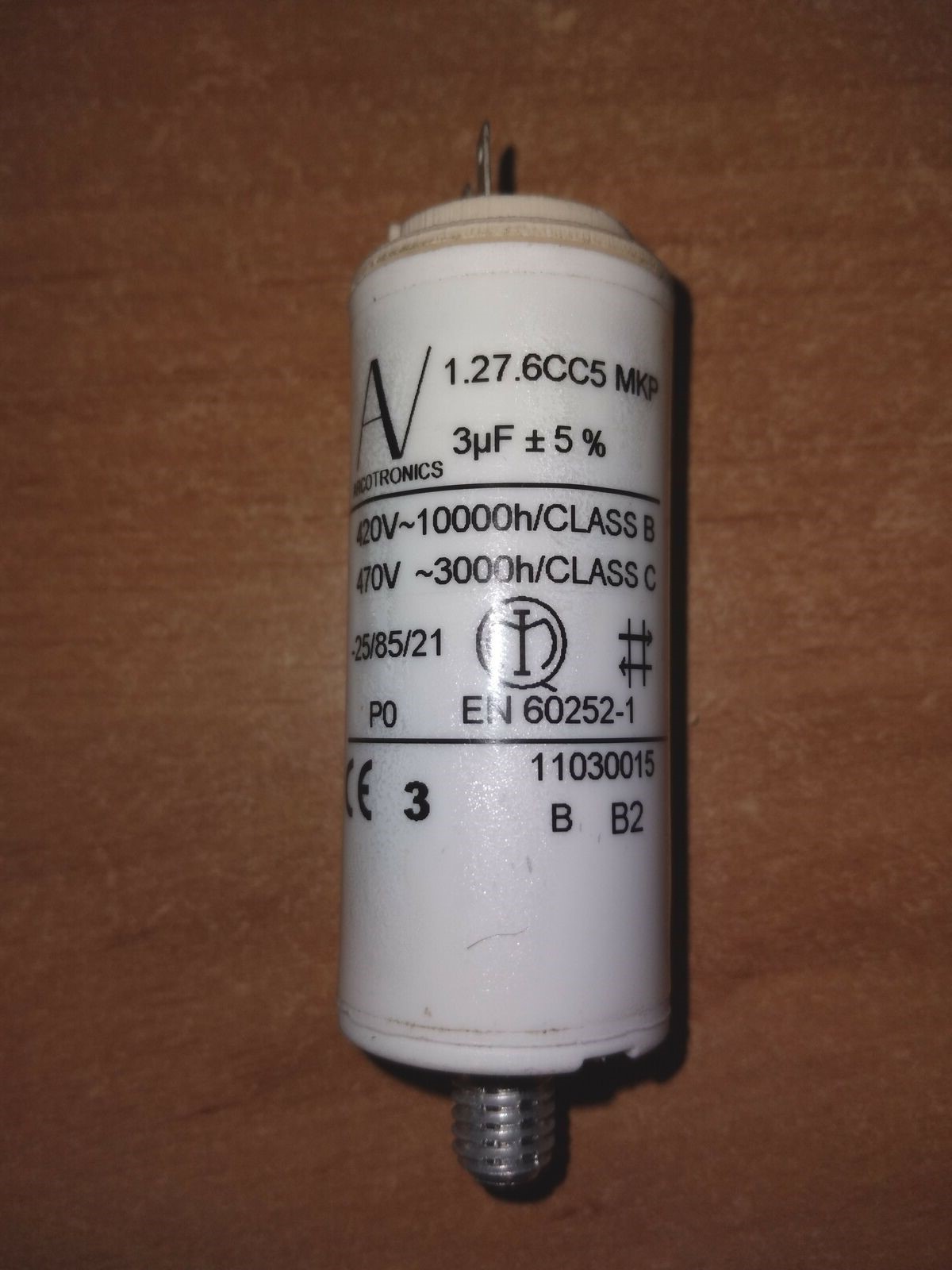

Dans cet article, on s’intéresse uniquement aux condensateurs dits permanents. Ceux-ci sont soit à fils, soit à cosses. Sur les modèles à cosses, il y a les condos avec 2 cosses ou bien avec 4 cosses, en réalité il y a seulement 2 contacts sur ces derniers, les 2 cosses supplémentaires servent de repiquage, on peut donc tout à fait remplacer un modèle 2 cosses par un 4.

Condensateur détail cosses
Condensateur permanent 16µF 450V à cosses.

Dans l’appareil, le condensateur est relié au secteur (courant alternatif) et n’est donc pas polarisé. L’encombrement varie selon les fabricants (diamètre plus ou moins gros, plus ou moins long). Cela n’a pas d’incidence sur la machine, il suffit juste de s’assurer qu’il y a bien la place pour l’insérer à l’intérieur.

C’est un composant qui tombe en panne, ce n’est pas toujours évident pour savoir s’il est HS. C’est facile de s’en assurer lorsque celui-ci est explosé ou en court-circuit ( 0 et bip continu à l’appareil de mesure) ou bien encore on constate au capacimètre une capacité diminuée. C’est parfois plus subtil, il faut donc tenter de le changer vu le faible coût de celui-ci et de toute manière cela permet d’avancer dans le diagnostic de la panne. Comme symptôme, on peut avoir une mise en route du moteur difficile ou un fonctionnement ralenti de celui-ci.

On le trouve dans de nombreux produits dont voici une liste non exhaustive:

  • Sèches linge, machines à laver: Brandt, Vedette, Candy…
  • Volets roulants: Somfy, Bubendorff, Simu…
  • Tondeuses électriques: Wolf, Viking, Bestgreen…
  • Bétonnières: Guy Noël…
  • Compresseurs, pompes de piscine, congélateur etc…etc…

Nous proposons dans la boutique toute une série de condensateurs permanents. Si vous ne trouvez pas une référence, vous pouvez nous envoyer une demande via la rubrique contact.











Publié par Un commentaire

Panne TV PHILIPS 47PFL8404H

Symptômes de ce téléviseur, il ne s’allume plus, aucun voyant d’allumé.

Il faut démonter le panneau arrière pour accéder a l’alimentation de référence DPS-298CP-2.

Alimentation DSP-298CP-2

Il faut vérifier les diodes D911 et D907 au multimètre en mode diode mètre, on mesure un court-circuit sur la D911, on le confirme en dessoudant au moins une patte de la diode. (on mesure 0 dans les 2 sens et/ou l’appareil émet un bip continu)

C’est une diode SB260, il est préférable de changer les deux ainsi que le condensateur C961 3300µF 10V.

Ce problème est courant sur les téléviseurs ayant comme carte d’alimentation DPS-298CP-2 et DPS-298CP-4.

Publié par 42 commentaires

Panne d’alimentation Vestel, les diodes à vérifier

De nombreuses marques de téléviseurs (Hitachi, Sharp, Tochiba, JVC, marques distributeurs…)  intègrent dans leurs appareils de l’électronique du groupe Vestel. On trouve sur plusieurs types de cartes d’alimentation des pannes classiques avec au moins une diode en court-circuit. En général, le téléviseur ne s’allume pas, aucun voyant. Voici une liste non exhaustive des châssis qui ont ce problème récurrent.

-Sur une carte d’alimentation 17IPS19-5, contrôler les diodes D318, D320, D321, souvent il y en a une en court-circuit (affiche la valeur 0 dans les deux sens au multimètre en mode diode mètre). On peut avoir des références variées d’une carte à l’autre en fonction des fantaisies du constructeur SB5100, SR5010, SB5B0 (ou SB5BO, pas toujours facile de différencier le 0 du O sur certains composants électroniques). Il est conseillé de changer l’ensemble des diodes. La référence SR5100 convient bien, c’est équivalent aux références SB5B0, SB5100 et SR5010. Il y a une variante de l’alimentation 17IPS19-5P, c’est simplement l’emplacement des diodes qui est différent D318, D319, D320.

Platine alimentation Vestel
Carte Alimentation 17IPS19-5, les diodes se trouvent en bas à droite de l’image.
Carte vestel 17IPS19-5P
Détail de la carte 17IPS19-5P avec un emplacement des diodes différent.

-La réparation peut se faire aussi sur les cartes d’alimentation Vestel 17IPS61-2 et 17IPS61-3 avec le même problème de diode en court circuit. Les 3 diodes SB5100 se trouvent aux emplacements D10, D12 et D25 (la encore on peut avoir des variantes).

-Sur un téléviseur TOSHIBA 19EL833F dont le défaut est qu’il ne s’allume plus, aucun voyant, on a une petite carte d’alimentation VESTEL 17PW05-3. Sur notre modèle en panne, c’est la diode D713 qui est en court-circuit, nous la changeons ainsi que les 3 autres présentes D708, D709, et D712 par des SR5100 (à l’origine des SB5B0).

Alimentation Vestel 17PW05-3
Carte alimentation 17PW05-3 avec les 4 diodes à changer.

-Sur les platines Vestel 17PW06-2, c’est souvent une SB5100 en court-circuit, à remplacer donc par des SR5100.

-Même problème pour les cartes 17PW25-4, ou l’on trouve une diode en court circuit, de référence UF5402.

En résumé, la priorité est de mesurer les diodes de type SR5010, SB5100, SB5B0 ou encore UF5402 lorsque vous avez une alimentation de type Vestel sous les yeux.

Lors de la réparation, il faut bien vérifier la polarité des composants. Une fois les diodes changées, les téléviseurs redémarrent sans problèmes (dans la majorité des cas).

Cet article parle uniquement des problèmes d’alimentation avec pour cause les diodes mais il y a évidemment d’autres pannes qui affectent ces alimentations Vestel. Si vous rencontrez le même type de panne sur vos appareils, indiquez nous votre modèle d’appareil et la référence de l’alimentation ainsi que la combinaison de diodes présentes dans la partie commentaires.

Vous trouverez les diodes de remplacement dans notre boutique:

Publié par Laisser un commentaire

Ecran noir sur PHILIPS 32PFL3008H/12

Sur ce modèle de téléviseur, la panne constatée est qu’il n’y a plus d’image, écran semble éteint mais le son est présent.

Le première vérification à faire est de regarder si on peut distinguer une image. Pour cela on peut utiliser une lampe et faire en sorte d’avoir une lumière rasante sur l’écran. Ce n’est pas toujours évident à voir, il faut être sûr d’être sur une source avec image, comme le son est présent, on ne peut pas se louper. Dans le cas présent on arrive à voir une image, notamment lorsqu’il y a des mouvements d’action, c’est plus difficile si l’image est fixe, il ne faut pas hésiter à changer de chaîne.

Il y a donc un problème au niveau du rétroéclairage.

L’étape suivante est d’ouvrir le téléviseur en retirant toutes les vis à l’arrière. on accède donc a l’électronique une fois le couvercle retiré.

L’alimentation du rétroéclairage est simple, il y a juste 2 fils qui arrive sur un connecteur au niveau de la dalle. Il suffit de prendre des mesures en mode voltmètre sur votre multimètre. Sur ce téléviseur la tension est de 24v. Si vous n’avez rien, vous pouvez déconnecter la fiche est prendre à nouveau des mesures.

La tension étant bonne, le problème provient sans doute des LED à l’intérieur de l’écran. Il faut donc le démonter.

Etape très délicate, il faut avoir de la place sur la table afin de déposer les différentes couches qui composent l’écran, celui-ci étant bien a plat sur l’écran en protégeant avec une serviette ou couverture.

On fonctionne comme un livre, du bas de l’écran on soulève et pivote les différentes feuilles et filtres vers le haut qu’on pose au dessus sur la table. Il faut faire très attention a la nappe de l’écran qui est très fragile et peut être facilement arrachée. On finit par accéder aux fameuses rampes de LED. Références sur celles-ci VESTEL TIS-4A 94V-01329

VESTEL TIS-4A 94V-01329

Il existe plusieurs méthodes pour tester les LED. J’utilise un multimètre en position diode-mètre. Certains grattent la barre pour accéder aux pistes (conseillé), pour ma part j’ai retiré tous les capuchons pour avoir accès directement aux LED. Ensuite on prend les mesures, elles sont toutes polarisées de la même manière, lorsque je pose les pointes de touche sur une LED, celle ci s’éclaire faiblement (on peut les alimenter en 2-3 volts ça marche aussi). Sur le téléviseur il y a 3 LED HS (2 en court-circuit et 1 coupée).

Test en diode mètre
Avec un multimètre en diode mètre on peut facilement déterminer la polarité.

Il faut les dessouder avec un bon fer à souder puis les remplacer par des neuves en vérifiant la polarité. Ensuite on recolle les capuchons avec de colle type super glue. On remonte succinctement les différents éléments pour faire les tests. Le rétroéclairage de ce téléviseur redémarre bien, il n’y a plus qu’a tout remonter minutieusement. Vous avez le même modèle avec la même panne? A vous de le dépanner! Quand vous l’aurez rendu fonctionnel, vous entendrez sans doute certaines personnes dire que l’image est meilleure qu’avant 🙂

Edit:

Le téléviseur est tombé de nouveau en panne 11 mois après cette réparation. 5 autres diodes LED ont grillées. Cette fois ci j’ai laissé les diffuseurs en place, j’ai fait les tests en grattant la couche de peinture avec les pointes de touche. Qu’est ce qui est le plus judicieux? Changer juste les LED défectueuses régulièrement ou changer l’ensemble des LED et être tranquille bien plus longtemps?

Les LED pour cet appareil sont disponibles dans la boutique:

Publié par Laisser un commentaire

Ecran Plasma LG 50PG2500 ne démarre pas

Sur ce téléviseur Plasma de 50 pouces 50PG2500-ZA, le problème est le suivant:
Lorsqu’on le branche sur la prise, le voyant est rouge, on le démarre manuellement le voyant passe au vert puis plus de voyant et revient au rouge. Pendant cette opération, l’écran reste noir, pas d’image. En le laissant un peu branché, le phénomène est identique, mais en plus, on entend le relais.
On démonte le capot arrière.
La première chose a faire est de vérifier la platine alimentation EAY39190301, facile a repérer, elle est au milieu de l’écran.

Vue générale de la platine alimentation



Vue sur les condensateurs bombés et ayant fui

Visuellement, on aperçoit des condensateurs gonflés, ce qui peut provoquer ces symptômes.
Il faut donc remplacer ceux-ci et par sécurité, je remplace également les autres autour même s’il semblent ok.

Emplacement des condensateurs a remplacer



Platine d’alimentation après remplacement des condensateurs

Une fois les condensateurs changés, on remonte la platine et on branche le téléviseur afin de tester celui-ci. Il redémarre immédiatement, la période de test permet de conclure que tout est fonctionnel.

Si vous avez l’outillage adapté et un peu d’expérience, vous pouvez faire l’opération vous même.

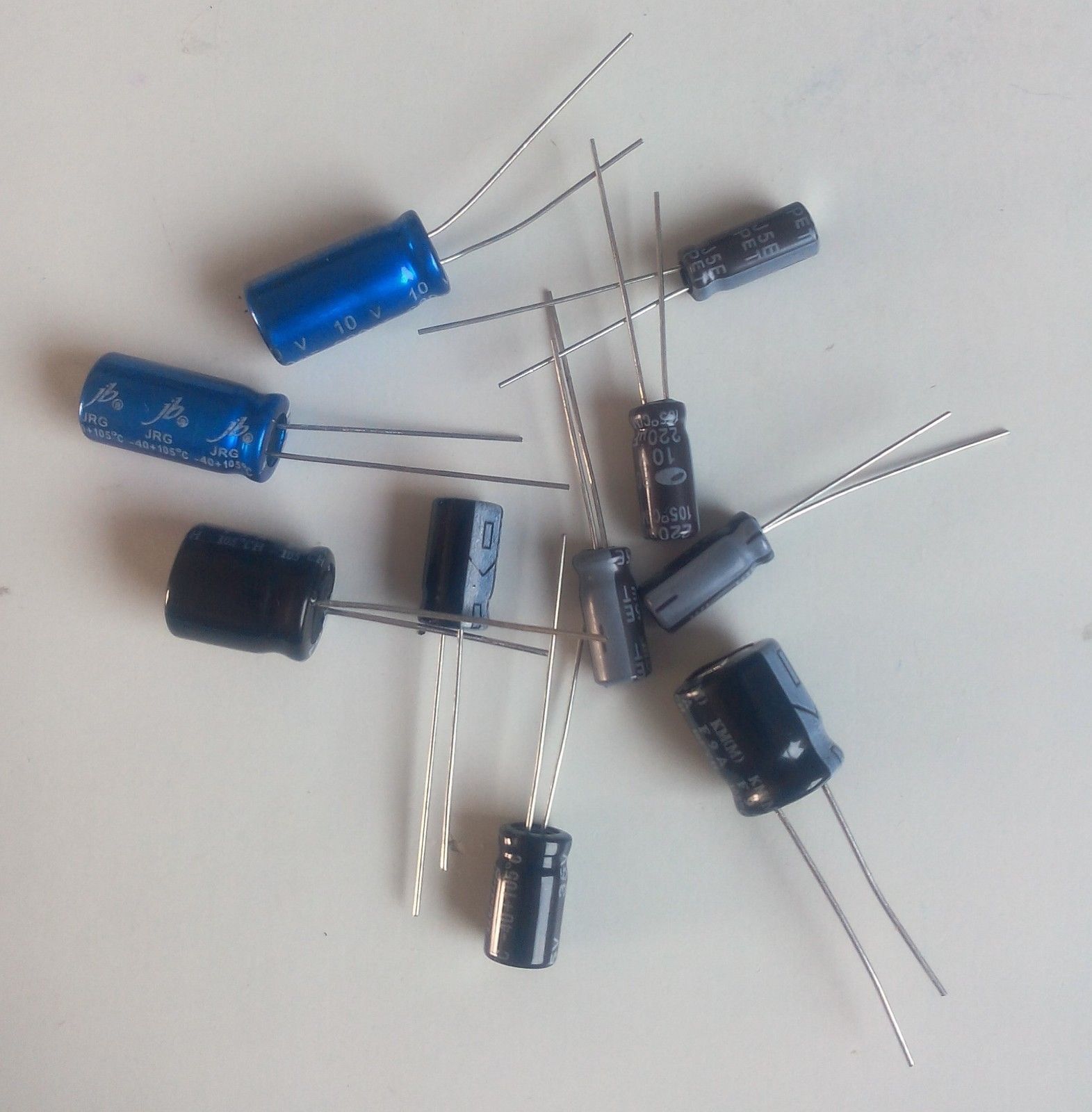

Le kit est disponible dans la boutique:

Publié par 2 commentaires

Ampli guitare YAMAHA G100B-212: Une voie ne fonctionne pas

Sur cet ampli YAMAHA de plus de 35ans, le client nous indique comme problème qu’il n’y a plus de son.

Premier test, les fusibles à l’arrière de l’ampli, ce sont des fusibles de 3.15A temporisés, 1 des 2 est coupé et immédiatement remplacé. L’appareil est rallumé tel quel, avec un peu de chance, il va redémarrer. Effectivement, celui-ci se met en route sans soucis. En manipulant les potentiomètres, il est constaté qu’ils crachouillent de manière considérable, provoquant des craquements épouvantables dans les haut parleurs. On arrête tout. C’est peut-être ce phénomène qui a causé la rupture du fusible.
Il faut injecter du spray « Nettoyant pour contacts » dans les potentiomètres. Il faut retirer les boutons en façade en tirant dessus et ensuite mettre le produit. En procédant de cette manière, le résultat n’est pas à la hauteur. Il faut donc démonter l’ampli pour accéder a ces potentiomètres par l’arrière.

Pour démonter le bloc ampli, il faut retirer les 4 vis du dessus et la plaque arrière.



La plaque arrière est retirée

Une fois les vis retirées, le bloc sort facilement par l’arrière, il y a juste un fil de masse a retirer, le bloc peu alors être posé sur le chassis.





Une fois le bloc déposé, il faut démonter les 2 platines potentiomètres en enlevant les boutons puis les écrous se trouvant en dessus. A ce moment là, il faut injecter le spray a l’intérieur des potentiomètres et tourner ceux-ci pour que le produit agisse.

Platine potentiomètre, le produit est à injecter dans le trou sur le haut du potentiomètre

Une fois l’opération effectuée, il faut remettre en place les platines. L’appareil est ensuite testé et il est constaté que tout est rentré dans l’ordre, il n’y plus aucuns crachouillements. Il ne reste plus qu’a remonter complètement l’ampli et le laisser en fonctionnement un certain temps pour constater que tout va bien.
