Publié le par — Laisser un commentaire

Courroies pour ordinateurs et périphériques vintage: dimensions et compatibilités

Avec le temps, les courroies en caoutchouc présentes dans les ordinateurs et périphériques anciens finissent presque toujours par se détendre, durcir ou se transformer en une pâte collante. Résultat : lecteurs de disquettes, magnétophones ou unités externes qui ne fonctionnent plus correctement, voire plus du tout.

Chez Rep-Tronic, nous sommes régulièrement sollicités pour identifier la courroie compatible pour un modèle précis. L’objectif de cet article est simple : centraliser et faciliter la recherche de courroies pour différents ordinateurs et accessoires vintage.

Grâce aux informations partagées par un membre du forum System-CFG, nous avons pu établir une liste de courroies compatibles pour plusieurs appareils, avec leurs dimensions associées.

Amstrad – Lecteur de disquette 3 pouces

Les lecteurs 3″ des ordinateurs Amstrad utilisent une courroie plate spécifique.

  • Courroie suggérée : D71 × 2,8 × 0,6 mm
  • Alternative compatible : D72 × 3 × 0,5 mm

➡️ Courroie disponible dans notre boutique :

Exelvision – Magnétophone

Le magnétophone Exelvision utilise une courroie carrée, identique à celle que l’on retrouve sur plusieurs autres marques de la même époque.

  • Référence : CR-118/12
  • Dimensions : D74 × 1,2 × 1,2 mm
  • Type : courroie carrée

👉 Courroie identique pour Matra, Philips, Sega et Thomson.
➡️ Courroie disponible dans notre boutique :

Thomson – Lecteur de disquette 5,25″ UD90-070

Ce lecteur de disquettes 5,25″ est équipé d’une courroie plate.

  • Référence proposée : FBM9.9
  • Dimensions : D80 × 3,5 × 0,8 mm
  • Alternative compatible : D81 × 4 × 0,5 mm

➡️ Courroie disponible dans notre boutique :

Thomson – Lecteur QDD QD90-280

Le lecteur QDD QD90-280 – Format lecteur de disquette externe.

  • Dimensions : D69 × 3 × 0,6 mm
  • Type : courroie plate

➡️ Courroie disponible dans notre boutique :

Thomson – Lecteurs QDD QD90-128 et QD90-028

Modèles extension MO5 ou format magnétophone.

  • Dimensions : D41 × 1,2 × 1,2 mm
  • Type : courroie carrée

➡️ Courroie disponible dans notre boutique :

Conseils pour le remplacement des courroies

  • Toujours nettoyer soigneusement les poulies avant de poser une courroie neuve (alcool isopropylique conseillé).
  • Éviter les courroies trop tendues : une tension excessive use prématurément le moteur.

Sources

Les informations de cet article s’appuient notamment sur les retours et mesures partagées par la communauté rétro-informatique :

👉 Vous avez une référence manquante ou un autre modèle à documenter ?
N’hésitez pas à nous contacter : ce répertoire est là pour s’enrichir et aider à maintenir en vie nos machines anciennes.

Publié le par — Laisser un commentaire

Dépannage du module d’alimentation BN44-00214A, kit de 7 condensateurs à remplacer

Plusieurs modèles de téléviseurs LCD Samsung sont connus pour rencontrer, avec le temps, des problèmes de démarrage liés à l’usure des condensateurs électrolytiques présents sur la carte d’alimentation BN44-00214A.
Ce défaut est très fréquent sur les appareils de cette génération et peut généralement être résolu en remplaçant quelques condensateurs devenus défectueux.
Cet article vous explique les symptômes typiques et les composants à changer pour réparer cette alimentation.

Modèles de téléviseurs concernés

Cette panne est courante sur plusieurs téléviseurs équipés de l’alimentation BN44-00214A, notamment:

  • Samsung LE26A457C1D et son grand frère Samsung LE32A457C1D
  • Samsung LE26A457C2D et son grand frère Samsung  LE32A456C2D
  • Samsung LN32A450C1DXZA
  • Samsung LA32A450C1

Et plus généralement d’autres téléviseurs Samsung utilisant la même carte d’alimentation.

Symptômes de la panne

Les problèmes d’alimentation liés aux condensateurs peuvent provoquer différents dysfonctionnements:

  • Le voyant de veille s’allume, mais le téléviseur ne démarre pas
  • Le téléviseur met très longtemps à s’allumer
  • Le démarrage est aléatoire
  • Le téléviseur tente de démarrer puis s’arrête

Lors d’un contrôle visuel, certains condensateurs peuvent présenter:

  • un dessus bombé
  • des traces de fuite d’électrolyte
Carte alimentation Samsung BN44-00214A
Sur cette carte d’alimentation BN44-00214A, on distingue clairement plusieurs condensateurs gonflés, voire présentant des traces de fuite.

⚠️ Attention : un condensateur peut être défectueux sans présenter de signe visible.

Condensateurs à remplacer

La réparation consiste généralement à remplacer 7 condensateurs électrolytiques présents sur la carte d’alimentation BN44-00214A.

Samsung BN44-00214A emplacement des condensateurs
Croquis de l’emplacement des condensateurs à remplacer sur l’alimentation BN44-00214A

Liste des composants concernés:

  • CM861 : 3300µF 10V
  • CM868 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
  • CM858 : 680µF 25V 👉 Vous pouvez le remplacer par un 1000µF 25V.
  • CM856 : 470µF 25V
  • CM852 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
  • CB851 : 680µF 35V 👉 Vous pouvez le remplacer par un 1000µF 35V.
  • CB852 : 2200µF 10V

Le remplacement de ces composants résout une grande partie des pannes d’alimentation sur ce modèle.
Notre boutique propose les condensateurs de remplacement compatibles avec cette carte d’alimentation:

Vérification complémentaire

Il est également recommandé de vérifier le condensateur suivant :
CB806 : 47µF – 50V
Sur certaines cartes, la colle utilisée lors de la fabrication peut provoquer une oxydation des pattes avec le temps.
Si les pattes sont corrodées ou fragilisées, il est préférable de remplacer également ce condensateur également disponible dans la boutique:

Précautions lors de la réparation

Le remplacement des condensateurs nécessite un minimum de matériel et de précautions :

  • Débrancher le téléviseur avant toute intervention
  • Respecter la polarité (+ / –) des condensateurs
  • Utiliser un fer à souder adapté à l’électronique
  • Attention à ne pas endommager les pistes du circuit imprimé

⚠️ Une erreur de polarité peut immédiatement détruire le composant à la mise sous tension.

Conclusion

Les téléviseurs Samsung équipés de l’alimentation BN44-00214A souffrent fréquemment de condensateurs vieillissants provoquant des problèmes de démarrage ou d’alimentation.
Le remplacement de 7 condensateurs électrolytiques permet dans la majorité des cas de remettre le téléviseur en fonctionnement pour un coût très faible.
Cette réparation est courante sur ces modèles Samsung et permet d’éviter le remplacement complet de la carte d’alimentation.
✅ Astuce de réparateur :
Lorsque plusieurs condensateurs d’une même zone sont défectueux, il est recommandé de remplacer tout le groupe en même temps. Cela évite une nouvelle panne quelques mois plus tard.

Publié le par — Laisser un commentaire

Le fusible thermique dans le petit électroménager : fonctionnement, test et remplacement

Fusible thermique : rôle et fonctionnement

Le fusible thermique, aussi appelé thermofusible, est un composant de sécurité présent dans de nombreux appareils du quotidien. Ce dispositif de protection thermique coupe automatiquement le circuit électrique lorsqu’un seuil de température prédéfini est dépassé, protégeant ainsi l’appareil contre la surchauffe.
Lorsqu’un appareil ne s’allume plus ou s’arrête brutalement, un fusible thermique declenché est probablement la cause de la panne.

Il permet notamment de :

  • prévenir les surchauffes,
  • protéger les composants internes,
  • limiter les risques d’incendie,

Le fusible thermique n’est pas réarmable : une fois déclenché, il doit être remplacé.

Appareils concernés

Les thermofusibles sont couramment présents dans des appareils soumis à la chaleur, notamment :

  • Cafetières et machines expresso
  • Bouilloires
  • Friteuses
  • Appareils à raclette / fondue
  • Grille-pain
  • Mini-fours et micro-ondes
  • Sèche-cheveux
  • Fers et centrales vapeur
  • Nettoyeurs vapeur
  • Radiateurs soufflants et chauffages d’appoint
  • Déshumidificateurs
  • Ventilateurs chauffants
  • …

Comment tester un fusible thermique ?

Avant de le remplacer, il faut vérifier si le fusible est réellement en cause.

Le test est simple :

  • Débranchez l’appareil.
  • Réglez un multimètre en mode continuité ou ohmmètre.
  • Placez les pointes de test sur les deux extrémités du fusible.

Résultat :

  • Continuité présente (bip / 0 ohm) → fusible fonctionnel
  • Aucune continuité (OL / valeur infinie) → fusible coupé → remplacement nécessaire

Ce test permet d’éviter les remplacements inutiles et de confirmer le diagnostic de panne.

Causes courantes d’un fusible thermique HS

Un fusible thermique se déclenche suite à une surchauffe anormale. Avant remplacement, il est important d’en identifier la cause afin d’éviter une nouvelle panne.

Causes fréquentes :

  • accumulation de poussière ou de graisse limitant la dissipation thermique
  • ventilation obstruée ou grilles encrassées
  • utilisation prolongée ou conditions anormales

Bonnes pratiques

Nettoyer les dépôts (poussière, graisse), dégager les aérations et vérifier le positionnement du fusible permettent de réduire les risques de nouveau déclenchement et d’assurer une réparation durable.

Comment remplacer un fusible thermique ?

Pour une réparation fiable et sécurisée :

✔️ Choisir le bon modèle

Le fusible de remplacement doit avoir :

  • la même température de déclenchement,
  • la même intensité,
  • la même tension nominale.

Une mauvaise valeur peut entraîner :

  • un déclenchement prématuré,
  • ou une absence de protection réelle contre la surchauffe.

✔️ Respecter le sens de montage thermique

Le fusible thermique n’a pas de polarité mais il est indispensable de respecter un sens de montage thermique :
la partie métallique portant l’anneau sérigraphié doit être positionnée au niveau de la zone émettant la chaleur afin de garantir un déclenchement de la sécurité en cas de température trop elevée et ainsi protéger efficacement votre appareil d’une surchauffe.
En cas de doute, il suffit de dessiner un croquis ou de prendre une photo avant de retirer l’ancien fusible et de remonter le nouveau à l’identique.

✔️ Précautions de montage

    • Appareil toujours débranché
    • Éviter toute chauffe excessive du fusible lors de la soudure (la température elevée du fer à souder peut l’endommager).
    • Privilégier des bagues de sertissage

Réparer plutôt que jeter

Une panne de petit électroménager peut être simplement due à un fusible thermique déclenché.
Son remplacement permet souvent de remettre l’appareil en service pour quelques euros, plutôt que de le remplacer entièrement.

Un petit composant, mais un impact majeur sur la durabilité, l’économie et la réparation responsable.

👉 Si vous devez remplacer un thermofusible, notre boutique propose une large gamme de fusibles thermiques couvrant toutes les valeurs courantes utilisées dans le petit électroménager.
En cas de doute sur la température de déclenchement ou le modèle à choisir, n’hésitez pas à nous contacter pour vous aider à identifier le fusible thermique adapté à votre appareil.

Publié le par — Laisser un commentaire

Bouilloire Riviera & Bar BBT550 : arrêt de chauffe avant la température choisie

Symptômes constatés

Une panne récurente est observée sur les modèles de bouilloires Riviera & Bar BBT550. Dans un premier temps, la bouilloire démarre normalement, avec un clic audible correspondant à l’enclenchement du relais. Les symptômes suivants apparaissent ensuite :

  • La chauffe débute puis s’interrompt avant d’atteindre la température programmée (par exemple un arrêt autour de 38 °C).
  • Après plusieurs tentatives de relance, le fonctionnement devient aléatoire : l’appareil finit par ne plus chauffer, puis peut parfois refonctionner temporairement.
  • Une baisse de luminosité de l’affichage peut précéder l’arrêt de la chauffe.

Cause identifiée

La panne est généralement liée au vieillissement du condensateur 680nF de type X2 utilisé dans l’alimentation de la carte électronique.
Avec le temps, sa capacité diminue, ce qui entraîne une alimentation instable et provoque l’arrêt prématuré de la chauffe, sans qu’aucun défaut visuel ne soit visible sur celui-ci.

Solution de dépannage

Le remplacement du condensateur 680 nF par un composant neuf aux dimensions similaires permet de rétablir une alimentation correcte et de supprimer les arrêts intempestifs.
Dans la majorité des cas, cette intervention suffit à résoudre définitivement le problème.
Le condensateur de remplacement est disponible dans notre boutique :

Réparer plutôt que jeter

Dans ce cas typique de panne, les autres éléments de la bouilloire sont généralement en bon état et ne justifient pas un remplacement complet de l’appareil. La réparation se limite à quelques euros de frais et permet d’éviter la mise au rebut d’une bouilloire encore parfaitement utilisable.
Si cette intervention n’est pas économiquement rentable pour un dépanneur professionnel, elle l’est en revanche largement pour un particulier disposant d’un minimum de pratique avec un fer à souder et d’un peu de temps pour effectuer l’intervention. Elle présente en outre un réel intérêt d’un point de vue écologique.

Publié le par — Laisser un commentaire

Remplacement des courroies du lecteur-enregistreur cassette SHARP RT-10

Le lecteur-enregistreur cassette SHARP RT-10 fait partie de ces appareils vintage robustes et attachants, mais qui nécessitent aujourd’hui une maintenance indispensable pour fonctionner correctement. Comme pour la majorité des platines cassette de cette époque, le remplacement des courroies est une étape incontournable.

Une difficulté fréquente : retrouver les bonnes courroies

Il n’est pas toujours simple de retrouver les courroies adaptées pour ce type d’appareil ancien. Les références d’origine ne sont pas toujours connues, et lorsque l’on met la main sur un manuel de service, celui-ci ne précise généralement pas les dimensions exactes des courroies (diamètre, section, longueur).
Le service manual reste néanmoins une aide précieuse : il permet d’identifier le nombre de courroies et leurs fonctions au sein du mécanisme.
Vue éclatée mécanique sharp RT-10Vue éclatée mécanique sharp RT-10 bis

Références d’origine du SHARP RT-10

D’après le manuel de service du SHARP RT-10, trois courroies sont utilisées :

  • Repère 68
    Référence : NBLTH0071AFZZ
    Fonction : courroie d’entraînement du mécanisme
  • Repère 69
    Référence : NBLTK0153AFZZ
    Fonction : courroie du mécanisme d’arrêt automatique
  • Repère 113
    Référence : NBLTK0154AFZZ
    Fonction : courroie d’entraînement du compteur cassette

Comment déterminer les dimensions lorsqu’elles ne sont pas indiquées ?

Lorsque les dimensions ne sont mentionnées nulle part, deux méthodes sont couramment utilisées :

  • Mesurer les anciennes courroies, si elles sont encore présentes
    ⚠️ Attention : avec le temps, les courroies se détendent. Il faut donc toujours choisir une taille plus petite que la mesure relevée.
  • Utiliser une ficelle pour mesurer le parcours de la courroie
    Là encore, la ficelle étant rigide, il est nécessaire de réduire légèrement la longueur obtenue pour garantir une tension correcte.

Une fois la dimension estimée, il suffit ensuite de trouver la taille correspondante dans notre catalogue de courroies carrées et de courroies plates, qui propose un large choix de dimensions adaptées aux appareils audio vintage.

Bonne nouvelle : des correspondances identifiées

Dans le meilleur des cas, les recherches à partir des références d’origine aboutissent, et les dimensions exactes sont documentées sur différents sites spécialisés.

C’est le cas pour le SHARP RT-10. Voici les correspondances, directement disponibles sur notre boutique :

  • NBLTH0071AFZZ : Courroie plate Ø 64,5 mm × 4,5 mm × 0,6 mm, Longueur : 203 mm
  • NBLTK0153AFZZ (arrêt automatique) : Courroie carrée Ø 47 mm × 1,2 mm, Longueur : 148 mm
  • NBLTK0154AFZZ (compteur cassette) : Courroie carrée Ø 59 mm × 1,2 mm, Longueur : 185 mm

Conclusion

Changer les courroies du lecteur cassette SHARP RT-10 permet de restaurer un fonctionnement conforme à l’origine. Bien que l’opération nécessite un démontage attentif de la mécanique, disposer des bonnes références et dimensions est un atout pour réussir la réparation.

👉 L’entretien indispensable pour prolonger la vie de votre platine cassette vintage.

Publié le par — Laisser un commentaire

Hotte AEG Electrolux DK9690-M9 942121893-00 : Remplacer le condensateur

Dans ce cas pratique, nous revenons sur un échange avec un client autour du remplacement d’un condensateur moteur sur une hotte AEG Electrolux DK9690-M9 94212189300.
Nous présentons ensuite un cas similaire rencontré sur un autre modèle de hotte Electrolux (EFC 90500X).
Cela pourra vous aider si vous cherchez un condensateur pour cette catégorie de produits.

Problème rencontré

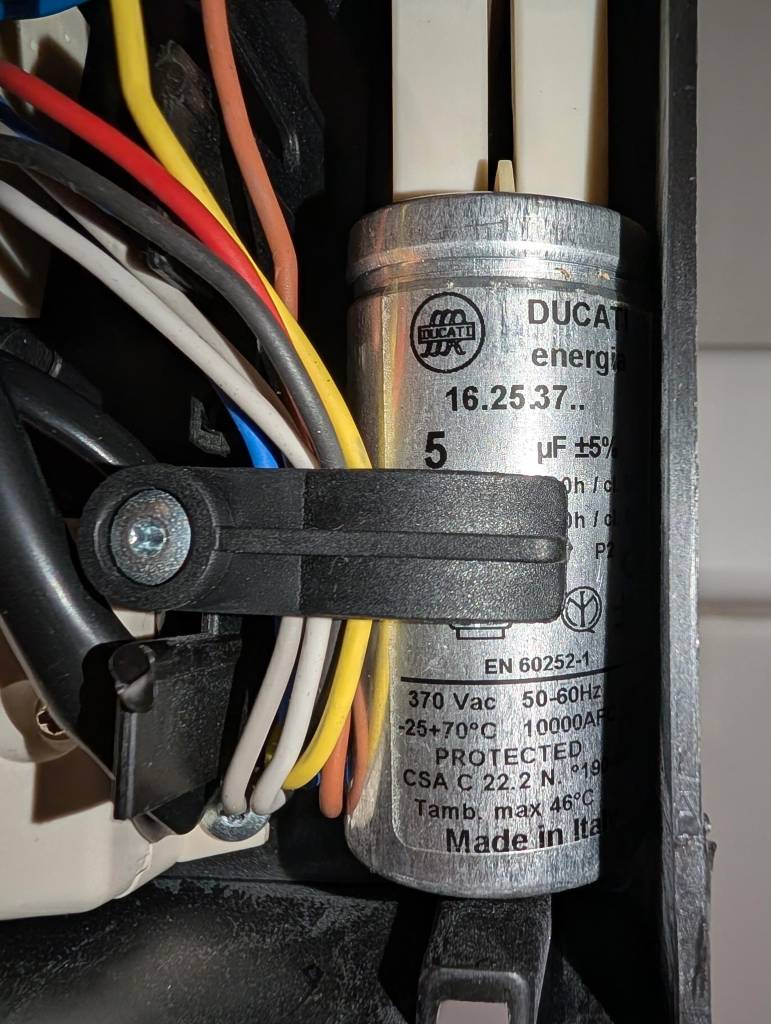

Un de nos clients recherchait un condensateur 5 µF sans tige filetée, identique à celui monté sur sa hotte AEG Electrolux DK9690-M9. Des modèles Kemet disponibles en ligne se trouvaient bien sans filetage, mais les tarifs observés n’étaient pas vraiment raisonnables, avec des frais de livraison élevés. L’objectif était donc de trouver une alternative fiable, à un prix correct, et surtout compatible avec l’espace assez limité du logement dans la hotte.

  • Marque d’origine : Kemet
  • Série : C87
  • Référence Electrolux : 50290139000
  • Modèle sans tige filetée
  • Longueur mesurée : environ 64 mm
  • Diamètre : 30 mm

Solution proposée

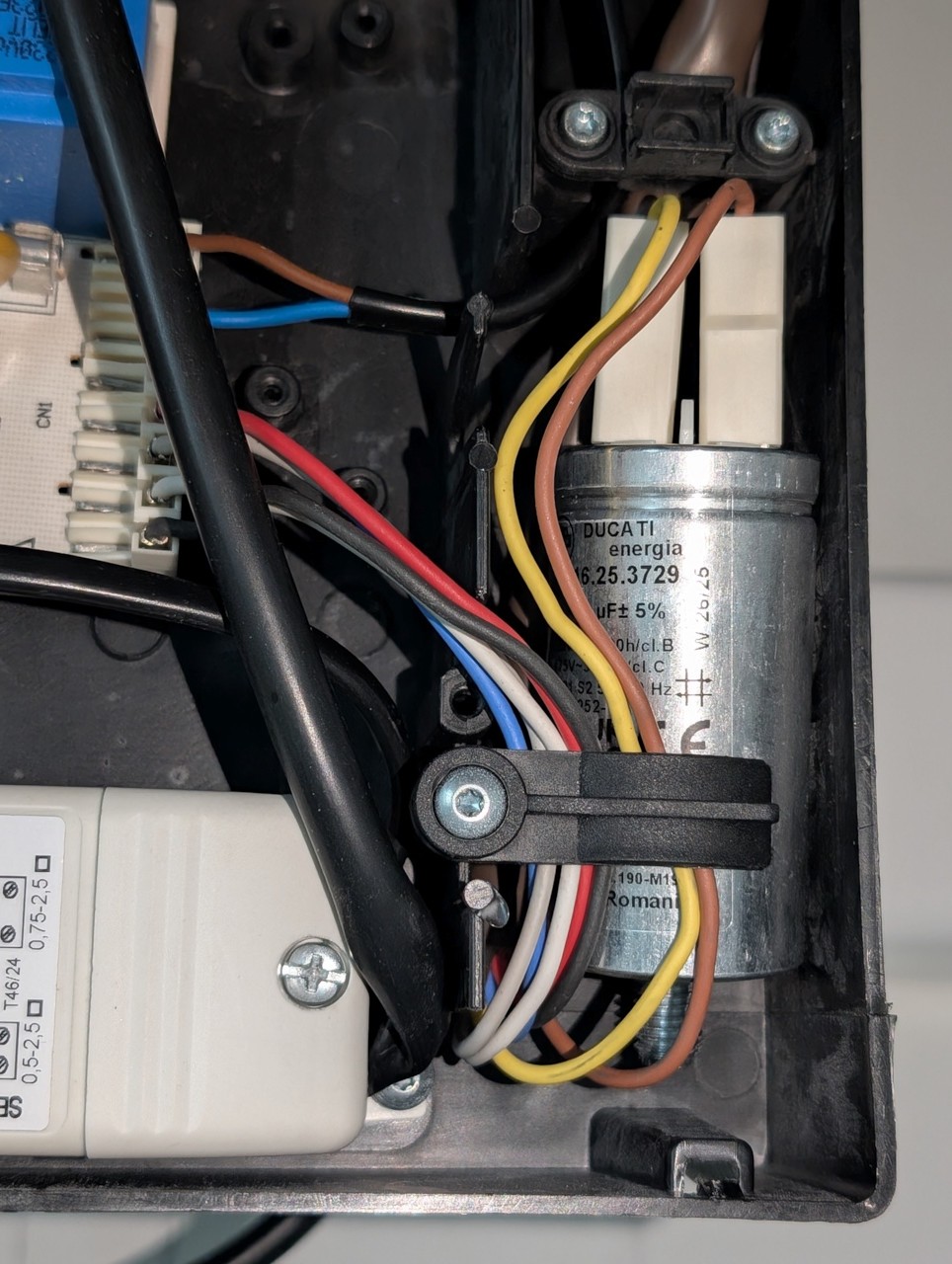

Dans le cas présent, nous ne disposions pas d’un modèle équivalent sans tige filetée. Une recherche complémentaire auprès de nos fournisseurs a bien permis d’identifier un condensateur similaire, mais celui-ci était nettement plus cher et surtout indisponible à la commande. La solution la plus simple consistait donc à utiliser un modèle avec tige filetée, quitte à la couper/scier si nécessaire en cas de manque de place dans le logement de la hotte. Cette solution reste parfaitement fonctionnelle tant que la capacité et la qualité du composant sont équivalentes.
Le produit de remplacement proposé est un condensateur 5µF marque Ducati Energia disponible dans la boutique:


Dimensions :

  • Ø 30 mm
  • Longueur 58 mm (68 mm avec les cosses)

Avis et retour d’expérience

Après réception du condensateur, le client a pu l’installer sans difficulté particulière. La tige filetée n’a pas eu besoin d’être coupée, car le logement de la hotte comportait une cale de maintien. Le modèle Ducati étant légèrement plus long que le Kemet d’origine – environ un centimètre – les fils de raccordement se sont retrouvés un peu tendus, mais cela n’a pas empêché le remontage. Une fois mis en place, la hotte a redémarré immédiatement et fonctionne de nouveau normalement, preuve que l’équivalent proposé peut parfaitement remplacer la pièce d’origine.

“Ma hotte est repartie pour dix ans.”

Cas client n°2 : Hotte Electrolux EFC 90500X

Dans la pratique, ce type de problématique ne se limite pas à un seul modèle. Voici un exemple similaire rencontré sur une autre hotte.
Un client recherchait également un condensateur 5µF sans tige filetée Ducati ref: 16.25.37 pour remplacer celui de sa hotte Electrolux EFC 90500X. Comme dans le premier cas, ce type de modèle est difficile à trouver à un tarif raisonnable.
La solution proposée consistait à utiliser le même modèle avec tige filetée, avec la possibilité de la couper si l’encombrement posait problème.
Après installation, il s’est avéré que l’espace disponible était suffisant, et la tige filetée n’a finalement pas eu besoin d’être sciée. L’installation a donc pu être réalisée sans adaptation particulière.

Condensateur 5µF Ducati 16.25.37 sans tige filetée
Condensateur 5µF Ducati réf. 16.25.37 sans tige filetée, monté d’origine dans une hotte Electrolux EFC 90500X
Condensateur 5µF Ducati 416.25.3729 avec tige filetée
Condensateur de remplacement 5µF avec tige filetée, montrant que l’installation est possible sans modification

Conclusion

Même si les condensateurs d’origine ne sont plus toujours disponibles, des solutions de remplacement existent. Les cas présentés montre qu’un condensateur avec filetage peut remplacer un modèle sans filetage, sous réserve de vérifier l’encombrement disponible.
Ces réparations ont permis de sauver l’appareil à moindre coût plutôt que de remplacer toute la hotte.

💡 Conseils SAV

Avant de commander un condensateur de remplacement, pensez à vérifier les dimensions disponibles dans votre appareil: diamètre, longueur maximale admissible. Cela peut éviter les surprises au moment du montage, surtout lorsque l’espace est restreint.
Il est important de respecter la même capacité que le condensateur d’origine.
En cas de doute, n’hésitez pas à nous indiquer la marque et le modèle de votre appareil, la capacité µF notée sur le condensateur ainsi que les dimensions : nous pourrons contrôler la compatibilité et proposer une solution équivalente lorsque le modèle d’origine est introuvable.

Publié le par — Un commentaire

Panne courante sur amplis Yamaha : le condensateur 22nF 630V à remplacer

Les amplificateurs audio Yamaha sont réputés pour leur fiabilité et leurs performances sonores. Pourtant, certains modèles présentent une panne récurrente: passage intempestif en veille, relais qui claque ou impossibilité de démarrer l’appareil. Dans de nombreux cas, le problème provient tout simplement… d’un condensateur défaillant.

Le coupable le plus fréquent : le condensateur 22nF 630V

Sur plusieurs modèles d’amplificateurs Yamaha, le composant fautif se révèle régulièrement être le condensateur 22nF 630V.
Ce condensateur de petite taille peut perdre de sa valeur avec le temps.
Schéma alimentation ampli Yamaha 22nF 630V

Vérifier si le condensateur 22 nF / 630 V est défectueux

À l’œil nu, ce condensateur ne présente généralement aucun défaut visible : pas de gonflement, pas de brûlure, pas de fissure. Même lorsqu’il est hors service, il paraît souvent en parfait état.

Pour confirmer la panne, il faut le dessouder puis mesurer sa valeur au capacimètre.
Un condensateur sain doit afficher environ 22 nF. Si la mesure est nettement inférieure (plusieurs nF en moins), cela indique clairement qu’il est dégradé et doit être remplacé.

Modèles Yamaha concernés par cette panne

Cette panne liée au condensateur 22nF 630V a été observée sur un grand nombre de références Yamaha, notamment :

  • DSP-AX557SE, DSP-AX757SE, DSP-AX759SE
  • RX-397, RX-797
  • RX-E410, RX-E810
  • RX-V1700, RX-V1800, RX-V2600, RX-V3800
  • RX-V350, RX-V450, RX-V457, RX-V459
  • RX-V550, RX-V559, RX-V620, RX-V650, RX-V657, RX-V659, RX-V750
  • Barres de son : YSP-800, YSP-900, YSP-1000, YSP-1100

…et bien d’autres modèles qui ont une architecture similaire.

Si vous possédez un amplificateur Yamaha qui présente les symptômes évoqués, il y a de fortes chances que ce composant soit en cause.

Localiser le condensateur 22nF / 630V sur les amplis Yamaha

Même si la panne est identique sur de nombreux amplificateurs Yamaha, le condensateur responsable n’a pas toujours la même référence selon le modèle.
Heureusement, Yamaha sérigraphie systématiquement les références de chaque composant directement sur la carte électronique, ce qui permet de retrouver facilement le condensateur incriminé.
Sur les amplificateurs Yamaha touchés par cette panne, le condensateur à remplacer est toujours un 22nF / 630V, situé dans la carte d’alimentation, côté primaire (zone reliée au 230V).

Comment le trouver ?

Repérez la carte d’alimentation, là ou arrive le câble d’alimentation secteur.
Cherchez un condensateur film de couleur brun-rouge/ rouge-orangé, marqué “223 630” avec des lettres.
La référence est imprimée sur le circuit imprimé (PCB) : c’est une sérigraphie du type C* suivie d’un nombre.
Condensateur 22nF 630V YamahaEmplacement condensateur 22nF 630V sur PCB Yamaha

Références courantes selon les modèles

Pour une même panne, le condensateur peut porter ces références :

  • C405
  • C254
  • C4
  • C8
  • C2508, etc.

La fonction reste la même : c’est le condensateur monté en série sur le primaire, qui provoque les échecs d’allumage quand il perd en capacité.

Conclusion : un remplacement simple pour une seconde vie

Un amplificateur qui se met en veille tout seul, un relais qui claque sans raison, ou qui refuse de démarrer n’est pas forcément synonyme d’une panne complexe. Très souvent, remplacer ce condensateur fatigué suffit pour redonner vie à votre amplificateur Yamaha.

Si vous souhaitez effectuer la réparation vous-même, nous proposons ce condensateur dans la boutique:

Publié le par — Laisser un commentaire

Comment identifier le type de cellule PHILIPS GP-400? Différences entre GP-400, GP-400 II et GP-400 III.

Il existe trois versions de cellule PHILIPS GP-400. Repérer la version exacte est essentiel afin de choisir la bonne pointe de lecture pour votre platine vinyle. Si vous avez toujours le diamant monté dessus, cela facilite la tâche mais si celui-ci n’est plus présent, il faut se baser sur des critères spécifiques à chaque modèle.
Voici un guide pour différencier les trois variantes issues de années 1970-1980.

Type I (GP-400):

Cellule PHILIPS GP-400 type 1
Cellule PHILIPS GP-400 type 1
Pointe de lecture aiguille de tourne disque GP-400
Pointe de lecture PHILIPS GP-400 type 1

Cette cellule a une petite excroissance biseautée. La pointe de lecture est de couleur grise sans clapet de protection.

Type II (GP-400 II):

Cellule PHILIPS GP-400 type 2
Cellule PHILIPS GP-400 type 2
Pointe de lecture aiguille tourne disque 946D65
Pointe de lecture PHILIPS GP-400 type 2

Cette cellule ressemble au type I mais n’a pas d’excroissance. La pointe de lecture à un clapet de protection et a un marquage II sur la face avant.

Type III (GP-400 III):

Cellule PHILIPS GP-400 type 3
Cellule PHILIPS GP-400 type 3
Pointe de lecture aiguille de tourne disque PHILIPS GP-400 MKIII
Pointe de lecture PHILIPS GP-400 type 3

Nouveau design global, très différent des deux précédents. Pointe de lecture avec clapet de protection et strictement incompatible avec les types I/II.

En se basant sur ces différents critères, vous avez normalement pu identifier votre type de cellule. Si toutefois ce n’est pas le cas vous pouvez nous contacter en nous transmettant vos photos afin que nous puissions vous aider. Nous proposons les trois modèles de stylets dans la boutique:

Publié le par — Un commentaire

Condensateur 3,3µF pour moteur de volet roulant SIMU 8Nm

Question:
Bonjour je cherche ce genre de condensateur avez vous ça ? Pour moteur Simu 8nm.
Condensateur moteur SIMU 8nm

Condensateur moteur SIMU 8nm vue 2
Condensateur à remplacer, 3,3uf 250/425 VAC EPCOS B32326B 109104369

Réponse:
Bonjour, c’est un condensateur de 3,3µF, j’ai ce modèle qui convient en remplacement, disponible dans la boutique:

Publié le par — Laisser un commentaire

Condensateur pour tondeuse électrique Wolf

Question:

Bonjour,
Je souhaite acheter un condensateur pour ma tondeuse électrique Wolf.
Je vous joins une photo pour vérifier que le modèle correspond bien, car j’ai vu plusieurs produits similaires dans votre boutique.
Pouvez-vous me confirmer le bon modèle ?
Merci par avance pour votre retour.
Cordialement

condensateur 16uf tondeuse Wolf
Condensateur 16µf Italfarad 16040 pour tondeuse Wolf.

Réponse:

Bonjour,
D’après la photo, il s’agit d’un condensateur moteur de 16µF équipé de deux cosses.
Nous proposons un modèle équivalent dans notre boutique, compatible avec ce type de moteur de tondeuse électrique.
Vous pouvez le retrouver ici :
Cordialement,
